XAVTEL - Conference System Set Senator

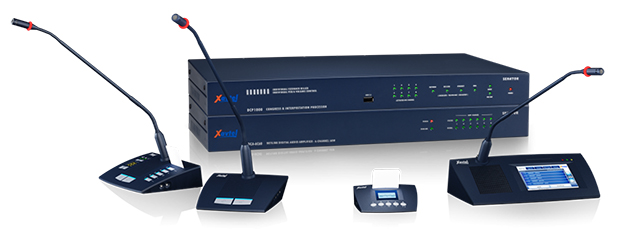

Conference System Set Senator for 11+1+6хCSS4

Description

Особенности конгресс-системы Senator:

● Работа в одном из трех режимов или их комбинация;
● Локальная конференция;
● Удаленная конференция;
● Веб-конференция.

● Полная комплектация: встроенный полнофункциональный DSP, встроенный SIP-

клиент, плата подавления акустического эха (AEC) и др.), которая исключает

конфликты в аппаратной части;

● Исчерпывающий функционал системы: 5 режимов конференции, активация

микрофонов делегатов по трем сценариям, поддержка 5 языков, до 6 каналов

синхронного перевода;

● Простота и безопасность сети: объединение устройств единого производителя в

одну собственную сеть, автоматическое распознавание новых устройств,

фирменный алгоритм подавления акустического эха Rapido™;

● Полностью автоматическая система, простая в настройке - алгоритм

автоматической калибровки микс-минус.

Комплектация Senator:

● DCP1000L1A - Центральный блок конференц-системы с функцией AEC - 1 шт.;

● DCA660 - Цифровой усилитель мощности 6x60 Вт - 1 шт.;

● DDB-104L1 - Микрофонное коммутационное устройство для 4-х пультов

делегатов - 3 шт.;

● CDM1000 - Пульт делегата, кабель Mini XLR 2,5м в комплекте - 11 шт.;

● CGM-400L - Конденсаторный электретный микрофон на гусиной шее 40см с LED

индикаторным кольцом - 11 шт.;

● CDM-T5 - Пульт председателя/секретаря с тач-скрин дисплеем 5", кабель с Mini

XLR 2,5 м в комплекте - 1 шт.;

● CGM-480L - Конденсаторный электретный микрофон на гусиной шее 48см с LED

индикаторным кольцом - 1 шт.;

● DLCA-1000L - Кабель (CAT+POWER) 10м с разъемами RJ45 - 2 шт.;

● DLCA-300L - Кабель (CAT+POWER) 3м с разъемами RJ45 - 2 шт.;

● CCS4L - Громкоговоритель потолочный 4″ c противопожарным колпаком 30 Вт,

8 Ом, 65Гц-19,5кГц, сталь, белый - 6 шт.

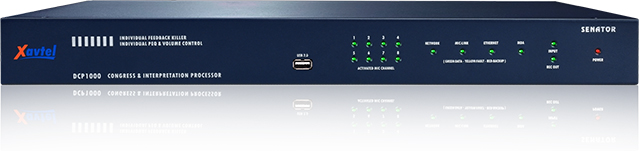

Центральный блок конференц-системы DCP1000L1A

Цифровой процессор DCP1000 - является центральным устройством системы Senator.

Каждый процессор оснащен 2 слотами для карт CDM-Net-Loop для подключения 2 резервируемых цифровых петель и создания конференцсистемы до 504 микрофонов. Используя цифровое соединение MDA между DCP1000 и усилителями DCA660, через CAT5/6, вы можете каскадировать до 64 усилителей DCA660.

Оснащен портами и входами для ведения записи, подключения внешнего микрофона, микшера или усилителя, интерактивной скоростной купольной камеры.

В базе процессор DCP1000 оснащен функциями: активируемый голосом гейт, AEC, PEQ, AGC, FBX и микс-минус с автоматической калибровкой.

Каждая функция может быть индивидуально настроена и применена к любому из 504 микрофонов. Благодаря плате AEC RAPIDO™ система Senator может использоваться в удаленных конференциях с VoIP протокола SIP3 и теле/видеоконференции.

● 64 Аудио канала, через цифровую сеть XavNET;

● Различные режимы конференции;

● До 252 делегатов;

● Слоты расширения для CDM и DCP NET-Loop карт;

● Рэковое исполнение - 1RU.

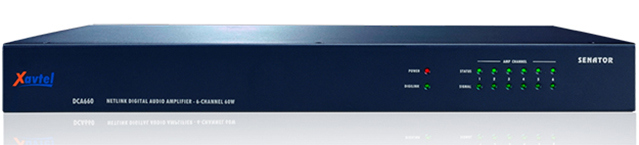

Цифровой усилитель мощности DCA660

Цифровой конференц-усилитель системы Senator имеет 6 каналов по 60 Вт.

Каскадно подключаемый к процессору DCP1000, до 64 усилителей на процессор.

DCA 660 имеет Защиту от перегрузки и перегрева. При подключении DCA660 к процессору DCP1000, можно реализовать функцию автоматической калибровки микс-минус. Эта функция позволяет автоматически настроить систему на 6 выходов на громкоговорители с разъемами типа Euro Block. Индивидуальные DSP-функции для каждого канала: PEQ, автомикшер с распределением усиления, Delay и микс-минус с автоматической калибровкой . DCA 660 подключается, через цифровой интерфейс MDA по CAT 5/6 (до 100м) в рэковом исполнении 1RU.

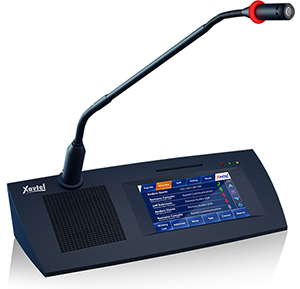

Настольный конференц-пульт с 5-дюймовым сенсорным дисплеем - CDM-T5

Пульт председателя CDM-T5 - это флагман, созданный для случаев, когда конференц-система должна быть «умной», простой, но удобной в использовании. Подключение CDM-T5 не требует компьютера и специализированного ПО. Вся система может быть «собрана» и запрограммирована, а далее будет контролироваться и управляться через пульт CDM-T5. Через CDM-T5 можно также запускать и настраивать функцию микс-минус с автоматической калибровкой! С помощью 5-дюймового сенсорного LCD-дисплея цифровой настольный пульт CDM-T5 позволяет легко управлять конференцией или встречей. Также пульт поддерживает функцию интерком, звонок по VoIP (набор) и многие другие функции. CDM-T5 с разъемом USB для простоты организации звонков через SKYPE® или любые ПО для связи.

● Тач-скрин с дисплеем 5 дюймов и функциями полного управления системой;

● Разъёмы XLR, Mini-Jack, mini-USB, разъём для подключения VotePad AT;

● Фантом 48 В;

● Регулировка громкости.

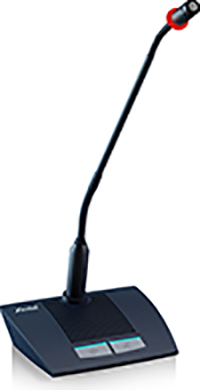

Настольный конференц-пульт CDM1000

Пульт делегата CDM1000 - оснащается стандартным 3-пиновым микрофонным разъемом XLR для подключения микрофона типа «гусиная шея». Пользователь может выбрать микрофон Xavtel на «гусиной шее» с кольцевым LED-индикатором и ветрозащитой, доступны в в размерах 400, 500 или 600 мм. Пульт имеет 2 кнопки: одна - «говорить», вторая - для приоритета или запроса на включение микрофона. Помимо микрофона пульт оснащается встроенным динамиком и двумя LED-индикаторами на передней панели, что позволяет пользователю определять текущий статус устройства. На правой стороне устройства размещен регулятор громкости встроенного динамика и специальный разъем для подключения панели голосования Votepad AT, а также «мини-джек» для подключения головной гарнитуры или микрофона.

● 2 кнопки с LED;

● Разъёмы XLR, Mini-Jack, разъём для подключения VotePad AT;

● фантом 48 В;

● Регулировка громкости.

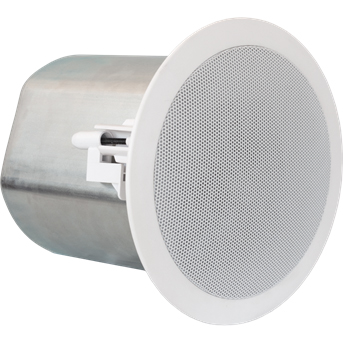

Потолочный громкоговоритель PENTON CCS4/T

Потолочный громкоговоритель, разработанный для высококачественных инсталляций в которых необходимо воспроизведение низких частот и высокий уровень звукового давления. Данная модель имеют сопротивление 16 Ом. Драйвер расположен в закрытом металлическом корпусе. Удобные для установки разъемы «phoenix» быстро и легко подключаются к громкоговорителю. Громкоговоритель имеет 4” низкочастотный драйвер и 1” твиттер, установленным на оси.

Технические параметры:

● Мощность: 30 Вт/100 В;

● Чувствительность SPL1W/1m: 86 дБ;

● Частотный диапазон: 65 - 19500 Гц.
