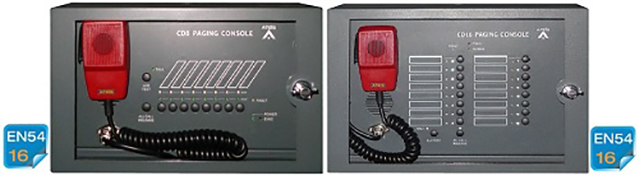

Wallmount Paging Console - CD-8/CD-16



Description

Пульты дистанционного пейджинга CD-8 / CD-16, которые обслуживают до восьми зон индивидуально с опцией All-Call. Кнопки выбора зоны и микрофон пожарного заключены в прочный металлический корпус со степенью защиты IP30 и запирающейся дверцей. Кнопки зон CD-8 / CD-16 представляют одну зону или группу зон и могут быть легко запрограммированы через системный графический интерфейс с использованием функции «перетаскивания». Кнопка Push-To-Talk может быть запрограммирована для работы PTT или фиксации. Также имеются индикаторы состояния, включая Power, EVAC и Fault, которые показывают состояние всех зон. Максимальное расстояние между блоками до 300 м. CD-8 / CD-16 питается по RS485 через CAT-5 (FTP / STP), однако, если питание по RS485 недоступно, они могут получать питание от источника постоянного тока 24 В. В случае подключения 4 комплектов блоков CD-8 / CD-16 к 4 комплектам портов PDC одновременно, может потребоваться внешний источник питания.

Features

·  Настенный корпус;

·  Защищенная связь CAT5 / 6 с контроллерами и управляемыми устройствами;

·  Мониторинг микрофонного капсюля;

·  8/16 кнопок выбора зоны;

·  Кнопка общего вызова;

·  Светодиодная кнопка тестирования;

·  Светодиод питания, светодиод эвакуации, светодиод состояния и неисправности;

·  Сертификат EN54-16.

Specifications

Электрические характеристики

·  DC / аккумулятор

◌  Напряжение: 18 ~ 26 В постоянного тока

·   Потребляемая мощность
◌  CD-8 / CD-8AS: 120 мА
◌  CD-16 / CD-16AS: 150 мА

Audio Characteristics

·  Частотная характеристика: -3 дБ при 100 Гц до 18 кГц

·  THD: <1% при 1 кГц

·  Максимальный выходной уровень: 6 дБ

·  Порог шумоподавления: -84 дБ ~ -24 дБ

·  Время атаки: 8 мс

·  Время отпускания: 100 мс

·  Выходное сопротивление: 100 Ом

·  Мониторинг динамик

◌  Импеданс: 4 Ом

◌  Выходная мощность: 1 Вт при 1 кГц

◌  Частотный диапазон: -3 дБ при 200-12 кГц

·  Гарнитура: мини-джек 3,5 мм

·  Системное подключение

◌  Тип кабеля: CAT5 / 6, 10-контактный (FTP), RJ45

◌  Длина: 100 м

Mechanical

·  Размеры (Ш x В x Г)

◌  CD-8 / CD-8AS: 320 x 190 x 130 мм

◌  CD-16 / CD-16AS: 350 x 130 x 130 мм

·  Вес

◌  CD-8 / CD-8AS: 3,6 кг

◌  CD-16 / CD-16AS: 4,7 кг

· Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Рейтинг IP: 30

·  Рассеивание тепла

◌  CD-8 / CD-8AS: 10 БТЕ / час

◌  CD-16 / CD-16AS: 12 БТЕ / час

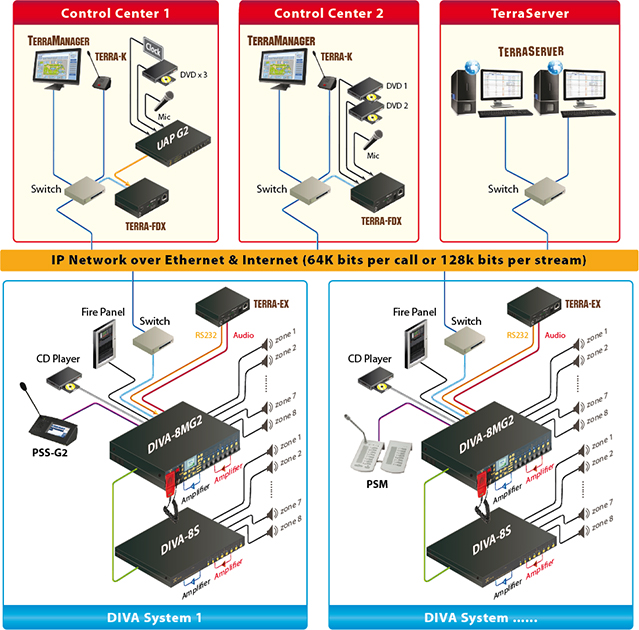

Applications
