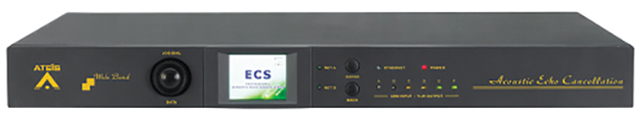

Echo Cancellation Processor - ECS

Description:

Сетевая система подавления эха ECS - это цифровой сигнальный процессор с функцией динамического автоматического подавления эха, основанный на нашем собственном разработанном алгоритме подавления широкополосного акустического эха. Разработан специально для обеспечения высокачественного чистого звука в приложениях для проведения телеконференций. ECS обеспечивает реальную полосу пропускания от 20 Гц до 22 кГц во время разговоров между несколькими участниками с естественной полнодуплексной передачей речи без задержки, включая двойной разговор. Сетевая система подавления эха ECS - это цифровой сигнальный процессор с впечатляющей ДИНАМИЧЕСКОЙ автоматической системой подавления эха, основанной на нашем собственном разработанном широкополосном алгоритме подавления акустического эха. ECS разработан специально для обеспечения высококачественного чистого звука в приложениях для проведения телеконференций. ECS обеспечивает реальную полосу пропускания от 20 Гц до 22 кГц во время разговоров между несколькими участниками с естественной полнодуплексной передачей речи без задержки, включая двойной разговор. Специально разработанные функции, такие как локальный подавитель эха, шумоподавление, подавитель остаточного эха и голосовой шлюз, значительно улучшают качество звука вашей системы телеконференций. Имеет до 16 широкополосных программных модулей AEC и до 24 конфигурируемых аппаратных электронно-сбалансированных входов или выходов, телефонный интерфейс с линейными и установленными соединениями, порт Ethernet для настройки  управления ПО, последовательный порт для стороннего RS-232 шина дистанционного управления и дистанционного управления (RS485) для специализированных панелей управления, таких как дистанционные контроллеры, программируемые URC. Благодаря такой модульности ECS может использоваться как в малых, так и в больших системах. С ECS платите за то, что вам нужно. Благодаря интуитивно понятному графическому интерфейсу пользователя ATEÏS STUDIO, ECS включает широкий выбор аудио компонентов, вариантов маршрутизации и обработки сигналов. Такие полезные функции, как автоматическая регулировка усиления, подавители обратной связи, измерители, компрессор-ограничитель, эквалайзер, матричный и автоматический микрофонный микшеры, также являются частью библиотеки компонентов ECS DSP. Внутренняя обработка аудио сигналов может быть полностью запрограммирована в соответствии с приложением клиента с расширенным управлением. Заказчики могут выбрать функции обработки звука, которые они хотят применить к различным входам и выходам из библиотеки на своем ПК, используя программное обеспечение, поставляемое с ECS. Внутренняя конструкция системы полностью определяется пользователем с помощью программного обеспечения для ПК и может управляться с помощью специальных программных экранов, сторонних устройств, таких как Crestron ™, AMX ™ или Vity ™, а также множества дополнительных пультов дистанционного управления. Многоблочные системы ECS могут быть созданы с использованием ATEÏS NetLink, который обеспечивает 48-канальное широкополосное распределение звука, объединяя до 32 устройств в выделенную сеть, создавая систему аудио конференц- связи на 768 каналов. Система ECS может использовать либо телефонные линии с телефонным интерфейсом, либо интернет-соединения благодаря надежному потоку VoIP с протоколом SIP. Возможности гибридного телефона включают в себя: инициирование исходящих вызовов, обнаружение и ответ на входящие вызовы.

Features:

●  Время динамического подавления эха; смещенное -

    стандартное 130 мс, макс. 260 мс;

●  Снижение шума: 6-20 дБ;

●  До 16 программных модулей AEC;

●  До 24 каналов ввода / вывода;

●  Мощная 48-канальная сеть;

●  Порты ATEÏS-Net с возможностью использования до

    32 систем с несколькими модулями;

●  Мощный сетевой автоматический микшер, до 256

    участников в одной системе;

●  Программируемые логические входы и выходы;

●  Порт Ethernet для удаленной диагностики и настройки системы;

●  Поддержка IP-телефона с протоколом SIP и голосовым

    кодеком G.711 G.722, через порт Ethernet;

●  До 16 программных модулей широкополосного AEC;

●  От 4 до 24 балансных комбинаций микрофонных / линейных входов /

    выходов (см. Описание номера типа);

●  Последовательный порт для стороннего дистанционного управления

    RS-232;

●  Шина дистанционного управления для выделенных панелей

    управления;

●  Программа настройки ATEÏS-Studio для Windows;

●  Модульный ввод/вывод с предопределенной обработкой;

●  Соответствие RoHS, маркировка CE Соответствие RoHS,

    маркировка CE;

●  Возможность выбора, просмотра и настройки в графическом

    интерфейсе пользователя ATEÏS-Studio;

●  Подавление акустического эха;

●  Смесители: стандартные, автоматические, матричные, комбайнеры;

●  Локальный подавитель эха;

●  Эквалайзеры: графический, параметрический, обратный;

●  Фильтры: HPF, LPF, верхняя полка, нижняя полка, универсальный;

●  Голос, моно, стерео, с боковой цепью;

●  Кроссоверы: 2-ходовые, 3-ходовые и 4-ходовые;

●  Динамика: выравниватель, комп / лимитер, дакер, ANC;

●  Маршрутизаторы: 2x1 ~ 768x1и384x384;

●  Задержки: 0 ~ 2000 мс.;

●  Управление: уровни, пред. установки, логика, RS-232 и др.;

●  Измерители: наличие сигнала, пик, среднеквадратичное значение;

●  Генераторы: тональный, розовый шум, белый шум;

●  Плеер сообщений и рекордер.

Specifications

Audio Inputs:

●  Импеданс аудио входа: 10 кОм (балансный, винтовой зажим);

●  Входная чувствительность: 0 дБ, -12 дБ, -24 дБ, -40 дБ, -54 дБ

   (выбор ПО);

●  Максимальный вход: +15 дБ;

●  Полоса пропускания: от 20 Гц до 20 кГц;

●  Фантомное питание: 48 В постоянного тока / 14 мА.

Audio Outputs:

●  Импеданс аудио выхода: 100 Ом (балансный, винтовой зажим);

●  Максимальный выход +15 дБ;

●  Полоса пропускания от 20 Гц до 20 кГц;

●  Общие гармонические искажения <0,03%, +0 дБ, 20 ~ 20 кГц,

    единичное усиление, полоса 20 кГц;

●  Отношение сигнал / шум: (100 дБ), (относительно + 15 дБ),

    единичное усиление, полоса 22 кГц;

●  Отношение сигнал / шум: (80 дБ), (относительно + 15 дБ),

    (усиление 54 дБ), полоса 22 кГц;

●  Динамический диапазон: (100 дБ), (относительно + 15 дБ),

     полоса 22 кГц.

Serial Connections:

●  Порт RS232: для дистанционного управления оборудованием ATEÏS

    или стороннего производителя;

●  Порт RS485: для удаленного управления данными;

●  Порт RJ45: для управления ПК и настройки системы с помощью

   программного обеспечения ATEÏS-Studio.

Digital Link:

●  Один RJ45 TX для отправки данных и аудио на следующее устройство;

●  Один RJ45 Rx для приема данных и аудио с предыдущего устройства.

Control I/O:

●  8 входов управления либо аналоговые, либо логические (контакты);

●  2 логических выхода (сухие контакты).

Audio Inputs:

●  Импеданс аудио входа: 10 кОм (балансный, винтовой зажим);

●  Входная чувствительность: 0 дБ, -12 дБ, -24 дБ, -40 дБ, -54 дБ

    (выбор ПО);

●  Максимальный вход: +15 дБ;

●  Полоса пропускания: от 20 Гц до 20 кГц;

●  Фантомное питание: 48 В постоянного тока / 14 мА.

Audio Outputs:

●  Импеданс аудио выхода: 100 Ом (балансный, винтовой зажим);

●  Максимальный выход +15 дБ;

●  Полоса пропускания от 20 Гц до 20 кГц;

●  Общие гармонические искажения <0,03%, +0 дБ, 20 ~ 20 кГц,

    единичное усиление, полоса 20 кГц;

●  Отношение сигнал / шум: (100 дБ), (относительно + 15 дБ),

    единичное усиление, полоса 22 кГц;

●  Отношение сигнал / шум: (80 дБ), (относительно + 15 дБ),

    (усиление 54 дБ), полоса 22 кГц;

●  Динамический диапазон: (100 дБ), (относительно + 15 дБ),

    полоса 22 кГц.

Serial Connections:

●  Порт RS232: для дистанционного управления оборудованием

    ATEÏS или стороннего производителя;

●  Порт RS485: для удаленного управления данными;

●  Порт RJ45: для управления ПК и настройки системы с помощью

    программного обеспечения ATEÏS-Studio.

Digital Link:

●  Один RJ45 TX для отправки данных и аудио на следующее устройство;

●  Один RJ45 Rx для приема данных и аудио с предыдущего устройства.

Control I/O:

●  8 входов управления либо аналоговые, либо логические (контакты);

●  2 логических выхода (сухие контакты).
