Ancillary Audio Switcher - RU - PDC





Features

Модули резервирования коммутации IDA8 RU обеспечивают высокий уровень резервирования и действуют, как первичное и вторичное коммутационное устройство для контроллера IDA8C и управляемого устройства IDA8SAB. Устройство RU-PDC - это устройство с полным резервированием аудио процессора.



RU-PDC предоставляет 2 контролируемых порта PDC для пейджинга удаленных устройств, 1 набор телефонных линий и 8 настраиваемых аудио входов / выходов для первичного контроллера IDA8C и вторичного контроллера IDA8C.



RU-PDC отвечает за переключение первичного процессора IDA8C и вторичного процессора IDA8C, а также может контролировать состояние процессора. Если основной процессор выходит из строя, RU-PDC автоматически обнаруживает, и все сигналы, в том числе от периферийных устройств, переключаются на вспомогательный процессор.

Specifications

Электрические характеристики

·  Источник питания 24 В постоянного тока

◌  Напряжение: 24 В постоянного тока

◌  Потребляемая мощность: 350 мА

Interconnections

·  8 входов или выходов по 0 дБ, 2 входа PSS, 2 входа тел.

·  Коммутация: электромеханические реле.

·  Время переключения: 6 секунд (период наблюдения IDA8).

·  Подключения: RJ45, винтовые клеммные колодки.

·  Светодиодный дисплей: питание, первичная система IDA8 активна, вторичная

    система IDA8 активна.

·  Управляющие входы: первичный сторожевой таймер системы IDA8, вторичный

    сторожевой таймер системы IDA8.

·  Управляющие выходы: активна первичная система IDA8, активна вторичная

    система IDA8, расширение.



Mechanical

·  Размеры (Ш x В x Г): 436 x 44 x 150 мм (17,2 x 1,7 x 5,9 дюйма)

·  Вес: 2,5 кг (5,5 фунта)

·  Монтаж: 19-дюймовая стойка высотой 1U

·  Цвет: RAL 7016

Environmental

·  Рабочая температура: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

·  Температура хранения: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

·  Относительная влажность: от 20% до 95%

·  Давление воздуха: от 600 до 1100 гПа

·  Тепловыделение: 28 А / час

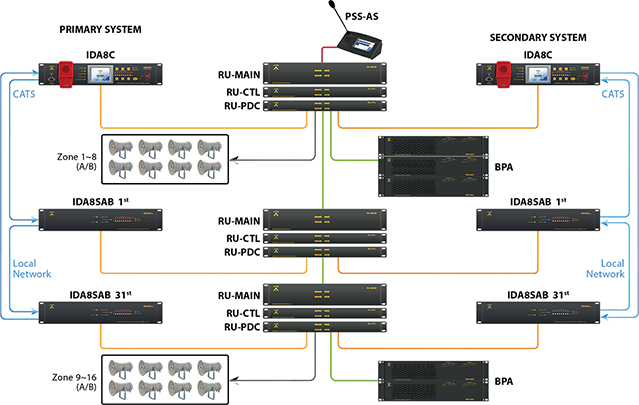

Блок - схема полного резервирования

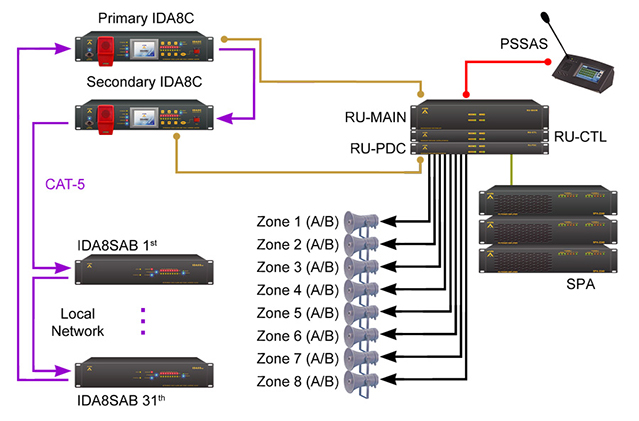

Блок - схема частичного резервирования
